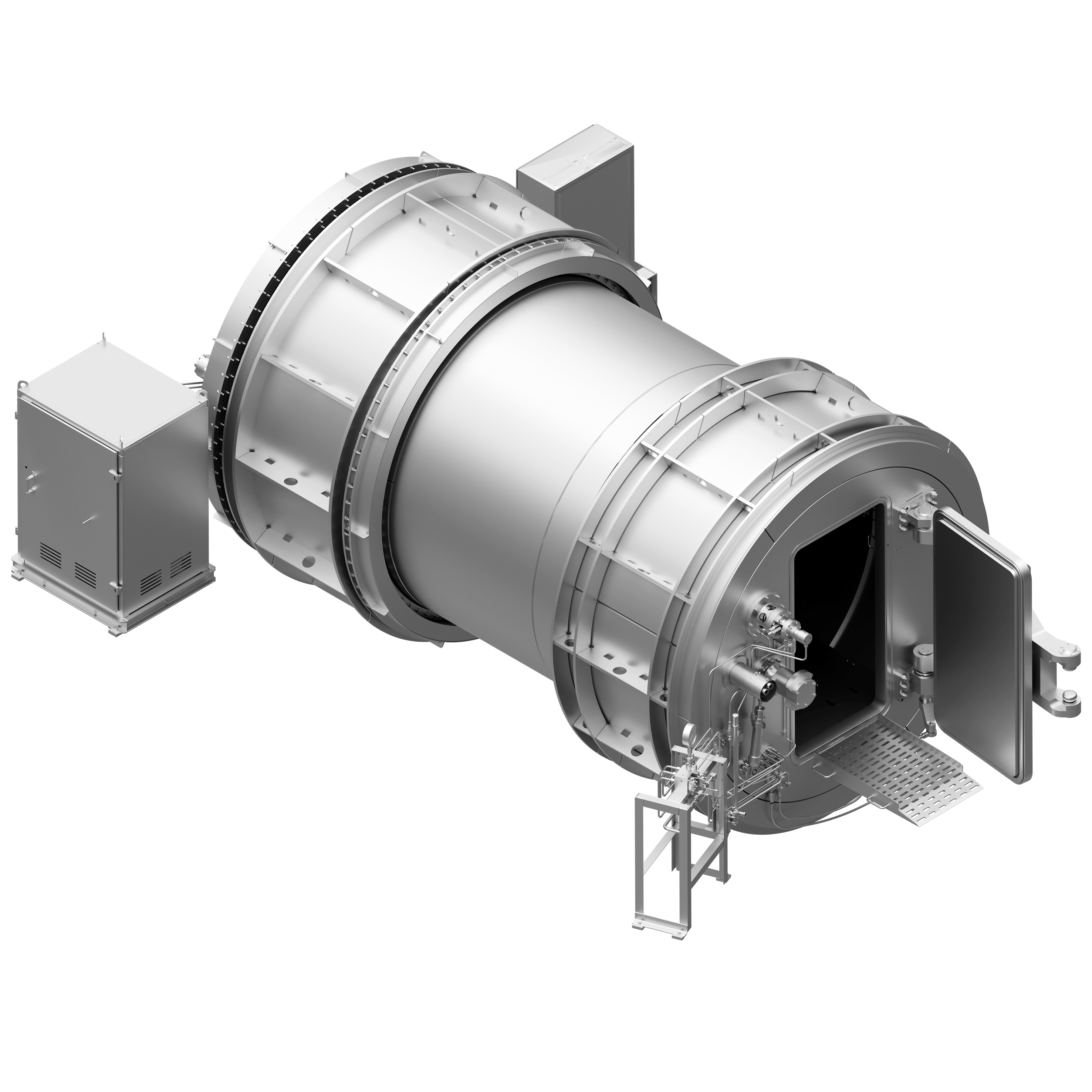

Резервный шлюз

Резервный шлюз предназначен для прохода персонала и перемещения малогабаритного оборудования и инструмента в герметичное ограждение реакторной установки с сохранением ее герметичности (шлюзованием).

Резервный шлюз устанавливается в здании реакторной установки и является элементом герметичного ограждения. Шлюз снабжен двумя дверями, открываемыми последовательно электрогидравлическим приводом.

Система управления шлюзом позволяет осуществлять управление шлюзованием из любой зоны (герметичной, негерметичной, внутри корпуса шлюза). При отсутствии электропитания открывание дверей может быть выполнено ручным приводом из любой зоны. Шлюз обеспечивает автоматический контроль герметичности при каждом открывании дверей.

Выпускаемые АО «ТЯЖМАШ» резервные шлюзы предназначены для применения в реакторных установках с реакторами типа ВВЭР-1200 и ВВЭР-ТОИ.

Технические характеристики

Габаритные размеры корпуса, мм

Габаритные размеры проема дверей, мм

Число
шлюзующихся,
чел., не более

Масса
шлюза, т

Грузоподъемность пола, кг

Максимальная допустимая утечка воздуха через уплотнения, м3/сут

Срок службы, лет

Тип реактора

диаметр

длина

высота

ширина













2 620

5 550

1 800

900

5

24

2 500

0,1

60

ВВЭР-1200, ВВЭР-ТОИ
