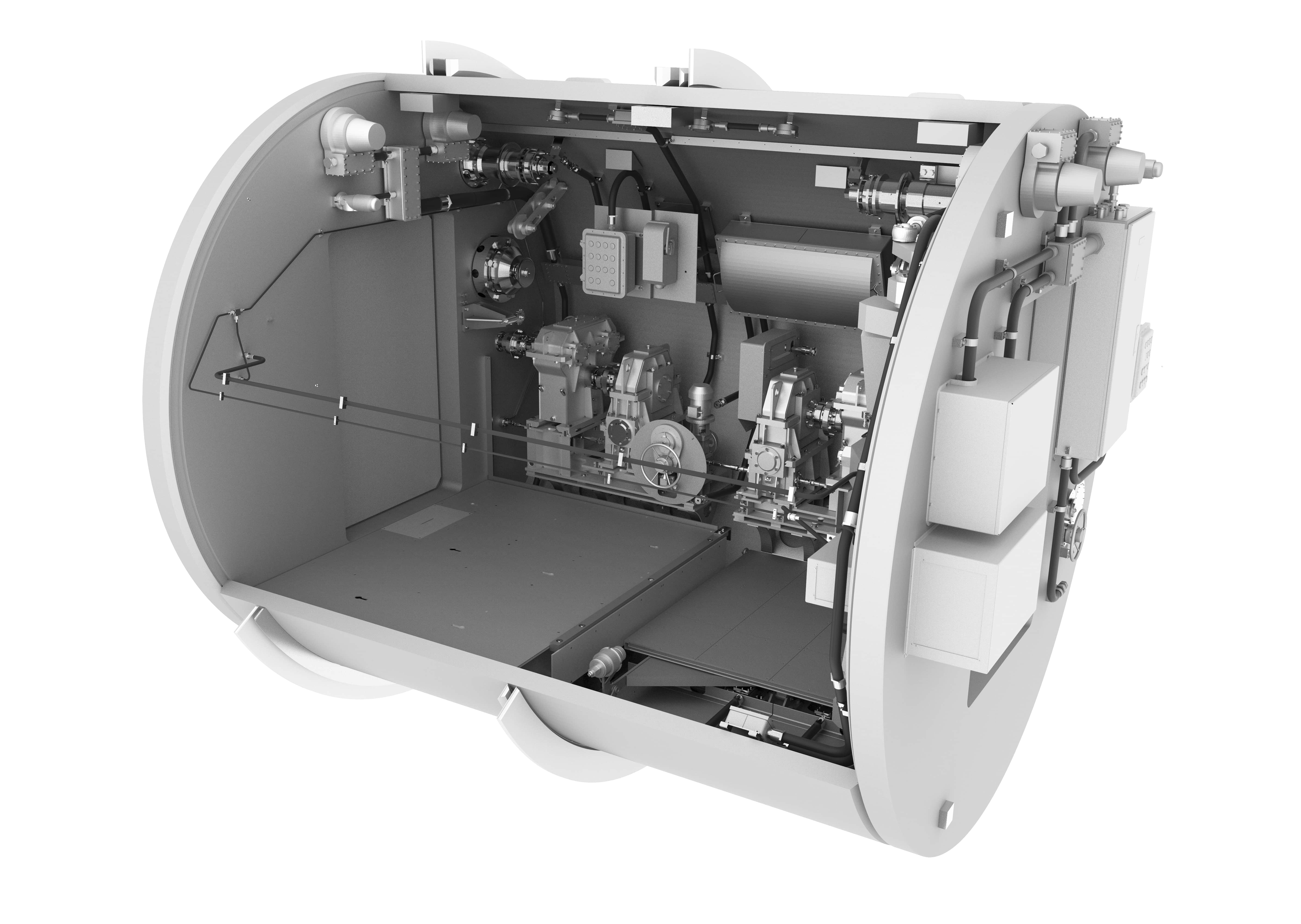

Основной шлюз

Основной шлюз предназначен для прохода персонала и для провоза или переноса оборудования и инструмента общим весом не более 3 тонн внутрь герметичной зоны реакторной установки с сохранением ее герметичности (шлюзованием).

Основной шлюз используется на атомных электростанциях, устанавливается в здании атомной реакторной установки и является элементом герметичного ограждения. Шлюз снабжен двумя дверями, открываемыми последовательно электромеханическим или электрогидравлическим приводом.

Система управления шлюзом позволяет осуществлять управление шлюзованием из любой зоны (герметичной, негерметичной, внутри корпуса шлюза).

При отсутствии электропитания открывание дверей может быть выполнено ручным приводом из любой зоны. Шлюз обеспечивает автоматический контроль герметичности при каждом открывании дверей.

Выпускаемые АО «ТЯЖМАШ» основные шлюзы предназначены для применения в атомных реакторных установках с реакторами типа ВВЭР-1000, ВВЭР-1200, ВВЭР-ТОИ.

Технические характеристики

Габаритные размеры корпуса шлюза, мм

Габаритные
размеры проема дверей, мм

Число шлюзующихся, чел., не более

Масса шлюза, т

Грузоподъемность пола, кг

Максимальная допустимая утечка воздуха через уплотнения

Срок службы, лет

Тип реактора

диаметр

длина

высота

ширина













4 000

5 450

2 000

1 200

4

100

3 000

0,835х103 м3/ч

50

ВВЭР-1000

3 800

5 550

2 000

1 200

5

45

2 500

0,1 м3/сут

60

ВВЭР-1200, ВВЭР-ТОИ
