Окомкователи барабанные и чашевые

Окомкователи предназначены для окомкования различных материалов с использованием связующего компонента (как правило, воды) и применяются в одной технологической линии с агломерационными машинами.

Барабанные окомкователи

 Барабанные  окомкователи предназначены для окомкования и увлажнения агломерационной шихты с целью придания ей зернистости и повышенной газопроницаемости. Режим переката, при котором работают окомкователи, возникает при окружной скорости 0,5-1,2 м/с. При вращении барабана шихтовый материал поднимается на определенную высоту за счет силы трения его о стенки и после превышения угла динамического откоса скатывается по слою вниз.

Оптимальное время пребывания материала в барабане — 2-3 минуты с заполнением барабана до 15%.

Технические характеристики

Наименование показателей ОБ-3,2х8 ОБ-3,6х10 ОБ-3,2х12,5
Производительность, т/ч 110 130 150
Диаметр барабана (внутренний), м 3,2 3,6 3,2
Длина барабана, м 8 10 12,5
Угол наклона 1-4° 1-4° 1-4°
Степень заполнения барабана, % < 15 < 15 < 13
Частота вращения барабана, об/мин 4-7 4-7 4-8
Мощность электродвигателя привода, кВт 75 90 110-175
Масса с электрооборудованием, т 61,5 76,5 93

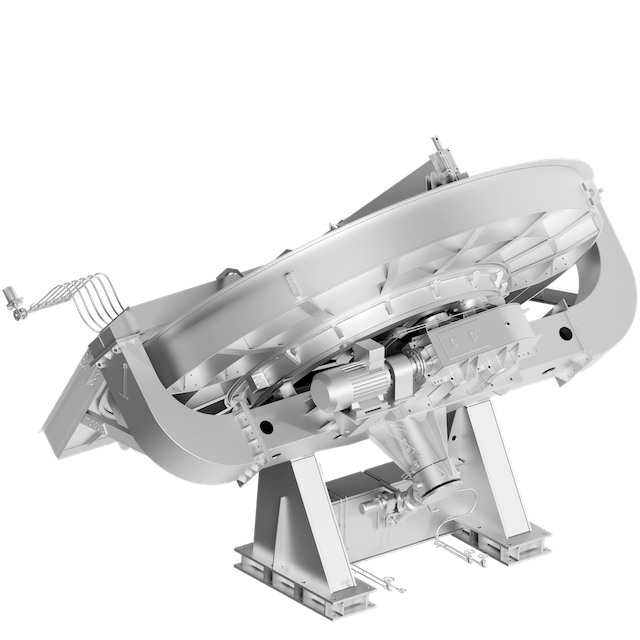

Чашевые окомкователи

Чашевые окомкователи относятся к агломерационному типу оборудования и предназначены для получения сырых окатышей из железорудных концентратов. Предварительно размолотая руда (шихта с размером частиц около 0,1 мм) увлажняется, а затем равномерно и непрерывно поступает в чашу. Она вращается под нужным углом, и частицы шихты, перемещаясь по наклонному днищу, сцепляются в комочки. При этом мелкие и крупные фракции движутся по разным траекториям, благодаря чему разделяются. Мелкие все время поднимаются вверх и, многократно скатываясь обратно по поверхности материала, послойно наращивают свой вес до кондиционного размера от 8 до 15 мм. Крупные частицы не могут подниматься на большую высоту. Достигнув нужного диаметра, они перекатываются через борт чаши и попадают в разгрузочный лоток. Дальше окатыши ссыпаются на ленту конвейера и отправляются в печь для обжига, после чего приобретают необходимую прочность.

Также чашевые окомкователи могут применяться в других отраслях промышленности и на других материалах (окомкование угольной пыли, шлака и др.), могут быть изготовлены меньших типоразмеров (диаметр чаши 3 200 мм, 5 500 мм).

Технические характеристики

Наименование показателей

D7000

D7500

Диаметр чаши, мм

7 000

7 500

Высота борта чаши, мм

600

470

Частота вращения чаши, об/мин

4-8

4-8

Производительность, т/ч

80-90

120-140

Угол наклона чаши, град

45-50

45-50

Мощность электродвигателя привода вращения чаши, кВт

132

132

Габаритные размеры, мм

длина

ширина

высота

длина

ширина

высота

5 700

8 300

6 900

6 400

8 900

7 000

Ориентировочная масса, т

51

58
